Welche Klassifizierungen gibt es für Rückschlagventile?

Als Schlüsselausrüstung zur Verhinderung von Medienrückfluss,Rückschlagventilewerden häufig in Rohrleitungssystemen eingesetzt. Je nach Aufbau und Funktionsprinzip werden Rückschlagventile hauptsächlich in folgende Kategorien eingeteilt:

1. Rückschlagklappe

Das Drehrückschlagventil öffnet und schließt durch Drehen der Ventilscheibe um eine feste Achse. Beim Vorwärtsströmen des Mediums wird der Ventilteller aufgedrückt; Beim Reversieren schließt der Ventilteller durch sein Eigengewicht und die Reaktionskraft des Mediums. Seine Vorteile sind geringer Strömungswiderstand, schnelles Öffnen und Schließen, geeignet für Szenarien mit großem Durchmesser und geringer Durchflussrate wie Pumpenauslässen oder horizontalen Rohrleitungen. Allerdings kann es bei Strömungen mit hoher Geschwindigkeit zu Wasserschlägen kommen, weshalb eine Puffervorrichtung erforderlich ist.

2. Rückschlagventil anheben

Der Ventilteller des LiftsRückschlagventilbewegt sich entlang der vertikalen Achse des Ventilkörpers. Beim Vorwärtsströmen drückt der Mediumdruck den Ventilteller nach oben; Beim Reversieren fällt der Ventilteller durch Schwerkraft oder Federkraft nach unten und schneidet das Medium ab. Diese Art von Rückschlagventil verfügt über eine gute Dichtleistung, aber einen hohen Strömungswiderstand und wird hauptsächlich in kleinen Kaliber-, Hochdruck- oder vertikal installierten Anwendungen, wie z. B. Dampfsystemen, eingesetzt.

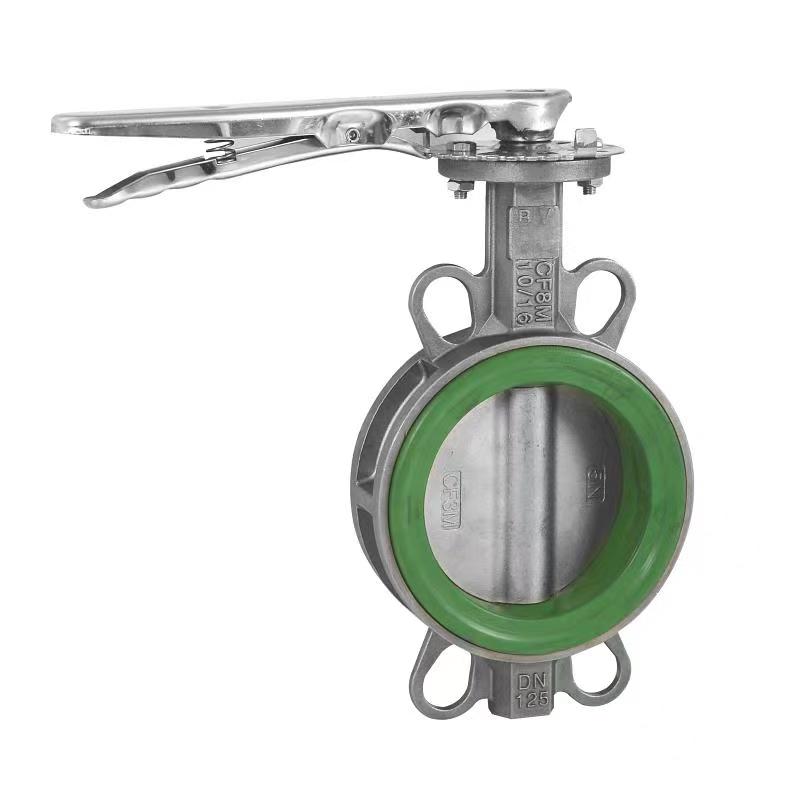

3. Absperrklappe

Absperrklappen kombinieren die Eigenschaften von Dreh- und Absperrklappen mit einer kreisförmigen Scheibe, die sich um die Mittelachse dreht. Es hat eine kompakte Struktur und ein geringes Gewicht, eignet sich für Rohrleitungen mit großem Durchmesser und niedrigem Druck und wird häufig in der Wasserversorgungs- und Entwässerungstechnik eingesetzt. Allerdings ist die Abdichtung relativ schwach und erfordert eine regelmäßige Wartung.

4. Membran-Rückschlagventil

Membran-Rückschlagventile nutzen die elastische Verformung von Gummimembranen, um das Öffnen und Schließen zu steuern. Beim Vorwärtsströmen des Mediums wird die Membran aufgedehnt; Beim Rückwärtsfahren prallt die Membran zurück, um den Kanal abzudichten. Diese Art von Rückschlagventil weist keine mechanische Reibung und eine lange Lebensdauer auf, weist jedoch eine begrenzte Temperatur- und Druckbeständigkeit auf und wird meist für Reinigungsmedien oder Niederdrucksysteme eingesetzt.

5. Kolbenrückschlagventil

Das Kolbenrückschlagventil öffnet und schließt durch das Zusammenwirken von Kolben und Feder. Der mittlere Druck überwindet die Federkraft, um den Kolben in Bewegung zu setzen, und die Feder kehrt zurück und schließt beim Rückwärtsfahren. Es verfügt über eine hervorragende Dichtungsleistung und eignet sich für Umgebungen mit hohen Temperaturen und hohem Druck, wie beispielsweise in der petrochemischen Industrie. Allerdings ist seine Struktur komplex und die Kosten hoch.

Die anwendbaren Szenarien verschiedener Arten vonRückschlagventileUm den sicheren und effizienten Betrieb des Systems zu gewährleisten, müssen sie anhand der Eigenschaften des Mediums, des Drucks, der Durchflussrate und der Installationsbedingungen umfassend ausgewählt werden.
