Gibt es Anforderungen an die Einbaurichtung von Absperrklappen?

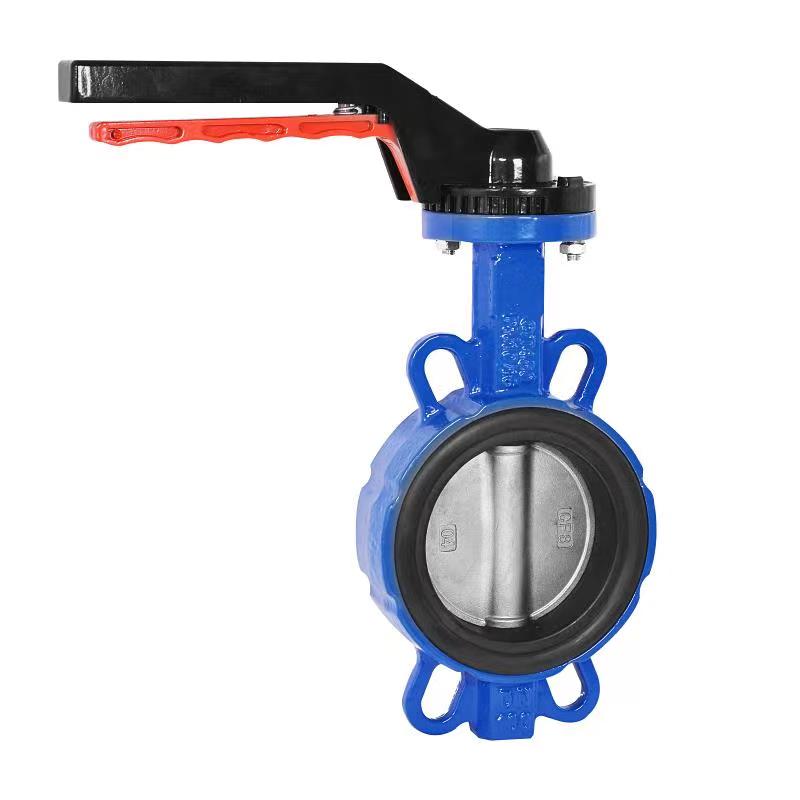

Die Installationsrichtung vonAbsperrklappes sollten je nach Art und Arbeitsbedingungen festgelegt werden. Für bidirektional abgedichtete Absperrklappen gelten im Allgemeinen keine strengen Richtungsanforderungen, es gibt jedoch empfohlene Installationsanweisungen. Die einseitig abgedichtete Absperrklappe muss in der durch den Pfeil angezeigten Richtung installiert werden, und die Richtung des Ventilschafts sollte eine vertikale Abwärtsrichtung vermeiden, um einen sicheren Betrieb und eine sichere Dichtleistung zu gewährleisten.

Absperrklappen werden in zwei Typen unterteilt: bidirektional dichtend und unidirektional dichtend. Für bidirektionale AbdichtungAbsperrklappenTheoretisch gibt es keine strengen Richtungsbeschränkungen für die Installation, in der praktischen Technik gibt es jedoch empfohlene Installationsanweisungen. Beispielsweise kann in einer horizontalen Rohrleitung die Richtung des Ventilschafts in der Reihenfolge vertikal nach oben, horizontal und 45° nach oben geneigt gewählt werden. Diese Installationsmethode ist einfach zu bedienen und kann die Gleichmäßigkeit der Dichtung gewährleisten. Bei Absperrklappen mit großem Durchmesser (z. B. DN500 und höher) wird empfohlen, das Ventilgehäuse horizontal und den Antrieb darüber zu installieren, um den Einfluss des Eigengewichts der Ventilplatte auf das Drehmoment zu vermeiden. Wenn das Rohrleitungsmedium Sedimente (z. B. Schlamm, Sand und Wasser) enthält, wird empfohlen, dass der Mediumfluss von der Rückseite der Ventilplatten-Dichtungsfläche her eintritt, um den Verschleiß zu reduzieren und die Lebensdauer des Ventils zu verlängern.

Die Installation ist einseitig versiegeltAbsperrklappenhat klare Richtungsvorgaben. Der Ventilkörper ist normalerweise mit Pfeilmarkierungen gekennzeichnet, und die Richtung des Pfeils muss während der Installation mit der Strömungsrichtung des Mediums in der Rohrleitung übereinstimmen, da es sonst zu Dichtungsversagen oder Mediumleckage kommen kann.

Sowohl bidirektionale als auch unidirektionale Absperrklappen dürfen nicht senkrecht nach unten in Richtung des Ventilschafts eingebaut werden. Wenn der Ventilschaft nach unten zeigt, kann insbesondere beim Transport von sauren, alkalischen und giftigen Medien das Rohrleitungsmedium aus dem Ventilschaft austreten, was eine Gefahr für die persönliche Sicherheit des Bedieners darstellt. Darüber hinaus erhöht die Installation des Ventilschafts nach unten die Bedienungsschwierigkeiten, da der Bediener für die Bedienung den Kopf heben muss, was nicht im Einklang mit ergonomischem Design steht.

Die Einbaulage von Absperrklappen sollte leicht zu bedienen sein. Der Griff oder das Handrad manueller Absperrklappen befindet sich im Allgemeinen 1,2 Meter vom Betriebsboden entfernt, etwa in Brusthöhe, was das Öffnen und Schließen müheloser macht. Wenn das Ventil auf dem Boden installiert wird, sollte das Handrad oder der Griff nach oben zeigen und nicht kippen; Lassen Sie bei der Installation an Wänden oder Geräten Platz für den Bediener, damit er nicht aus der Luft arbeiten kann.
