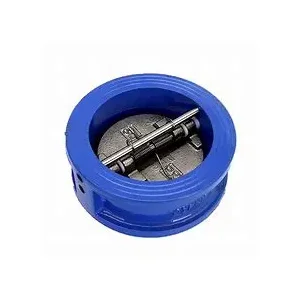

Gusseisen -Schmetterlingsprüfventil

Mit der Wafertyp-Verbindung unseres Gusseisen-Schmetterlingsprüfventils können Sie einfach installiert werden. Es kann eng zwischen zwei Flanschen geklemmt werden, um viel Installationsraum zu sparen, und ist sehr geeignet für platzbeschränkte Pipeline-Layoutszenarien.

Struktur- und Arbeitsprinzip

(I) strukturelles Design

Das Scheckventil des Gusseisenwafers besteht hauptsächlich aus Kernteilen wie Ventilkörper, Ventilscheibe, Ventilstamm, Feder (mit einigen Modellen ausgestattet). Der Ventilkörper wird in Gusseisen gegossen und bietet eine solide Unterstützung und eine stabile strukturelle Grundlage für das gesamte Ventil. Die Ventilscheibe ist eine Schlüsselkomponente, um die Überprüfungsfunktion zu erreichen. Die Form und das strukturelle Design variieren je nach den verschiedenen Arbeitsbedingungen. Gemeinsame Formen umfassen Einzelscheiben und Doppelscheiben. Der Ventilstiel wird verwendet, um die Ventilscheibe zu verbinden und ihre Bewegungsbahn zu leiten, um sicherzustellen, dass sich die Ventilscheibe beim Öffnen und Schließen genau und reibungslos bewegt. Einige Scheckventile sind mit Federn ausgestattet. Die Funktion der Feder besteht darin, die Ventilscheibe zu unterstützen, die Versiegelung beim Schließen zu verbessern und das Auftreten von Wasserhammer bis zu einem gewissen Grad zu verringern.

(Ii) Arbeitsmechanismus

Wenn das Medium in normaler Richtung fließt, drückt der vom Medium erzeugte Druck die Ventilscheibe, um sein eigenes Gewicht und einen möglichen Federwiderstand zu überwinden, sodass sich die Ventilscheibe um den Ventilstamm oder die Stiftwelle zum Öffnen dreht. Zu diesem Zeitpunkt kann das Medium das Ventil reibungslos durchlaufen, und das gesamte Rohrleitungssystem befindet sich in einem normalen Strömungszustand. Sobald das Medium die Tendenz hat, zurück zu fließen, führt der durch den Rückfluss des Mediums erzeugte umgekehrte Druck dazu, dass sich die Ventilscheibe schnell in die entgegengesetzte Richtung dreht und fest an den Ventilsitz passt. Dadurch wird der Rückflusskanal des Mediums verhindern, wodurch der Rückfluss des Mediums verhindert wird, und sicherzustellen, dass das Medium das Pipeline-System immer einen Einweg-Fluss aufweist.

Technische Parameter
